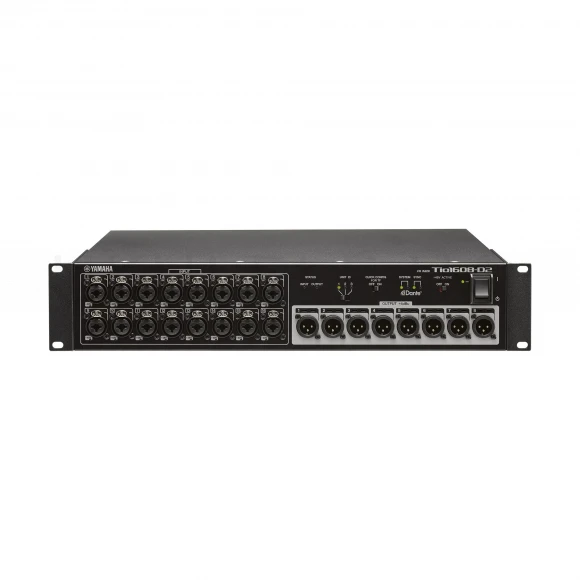

Yamaha Tio1608-D2

Стейджбокс I/O для цифровых микшерных консолей Yamaha

Tio1608-D2 — это Dante совместимый модуль ввода-вывода, оснащенный 16 микрофонными/линейными входами и 8 линейными выходами. Он может удаленно управлять усилением консолей серий TF и DM3, что позволяет построить простую систему со стейджбоксом. Универсальный Tio1608-D2 также поддерживает 96k, что делает его идеальным для использования в крупных сетях с такими продуктами, как RIVAGE PM или DME7.

Tio1608-D2 — идеальный стейджбокс для использования с TF или DM3. Серия TF может использовать дополнительную карту расширения NY64-D для подключения до трех устройств Tio1608-D2, тогда как DM3 может подключаться к одному устройству. Соединение консоли и Tio1608-D2 с помощью легкого и прочного кабеля Ethernet CAT5e в последовательном подключении обеспечивает высококачественную передачу звука с малой задержкой без трудоемкой транспортировки и установки, необходимых при использовании аналоговых мультикоров.

• Для использования Tio1608-D2 c TF необходима опциональная карта расширения NY64-D

Цифровой стейджбокс

Пользователи, желающие расширить коммутационные возможности консолей TF могут легко использовать до трех единиц Tio1608-D2 используя опциональную карту расширения NY64-D. Последовательное соединение основной консоли и Tio1608-D2 осуществляется при помощи стандартных CAT5e Ethernet кабелей и обеспечивает низкий уровень задержки и высококачественную передачу аудиосигнала.

Сетевой протокол передачи аудио Dante

Dante был принят ведущими производителями и профессионалами в области звукоусиления благодаря низкому джиттеру, низкой задержке и высокой точности дискретизации. Используя Tio1608-D2, вы можете легко настроить высокопроизводительную систему Dante stagebox, практически не обладая знаниями в области ИТ-сетей. Благодаря гибкости сетевого протокола Dante устройства TF Series или DM3 можно подключать к широкому спектру оборудования с поддержкой Dante, например к устройствам ввода-вывода R Series.

Режим QUICK CONFIG

Серии TF и DM3 оснащены функциями автоматической настройки сетевых параметров и аудиоподключений, что упрощает настройку системы. После настройки идентификатора устройства и переключателей QUICK CONFIG на передней панели Tio Rack использование функции QUICK CONFIG серии TF или функции AUTO CONFIG DM3 позволяет завершить настройку, просто подключив консоль и Tio Rack с помощью сетевого кабеля. Включите питание, и вы готовы к работе!

*Установите переключатель QUICK CONFIG в положение ON при использовании Quick CONFIG на серии TF и в положение OFF при использовании AUTO CONFIG на DM3.

Простая и гибкая маршрутизация

После завершения базовой настройки вы можете легко назначить входы в соответствии с настройками вашей системы. Все входы можно мгновенно назначить на Tio Rack из экранного меню INPUT серии TF или экрана PATCH на DM3. Пользователи также могут изменить каждый вход для приема сигнала из нескольких мест, что позволяет эффективно использовать все входы.

Микрофонные предусилители D-Pre

Tio1608-D2 оснащен высококачественными дискретными преампами D-PRE студийного уровня типа Class A с цифровым управлением, разработанными Yamaha.
Преампы работают по инверсной схеме Дарлингтона, состоящей из двух транзисторов в последовательном включении, и обеспечивающей в итоге увеличенный уровень сигнала при более низком импедансе. Передавая натуральный «жирный» бас и гладкие открытые верха с очень малым коэффициентом искажений, преампы D-PRE способны работать в необыкновенно широком диапазоне частот.
